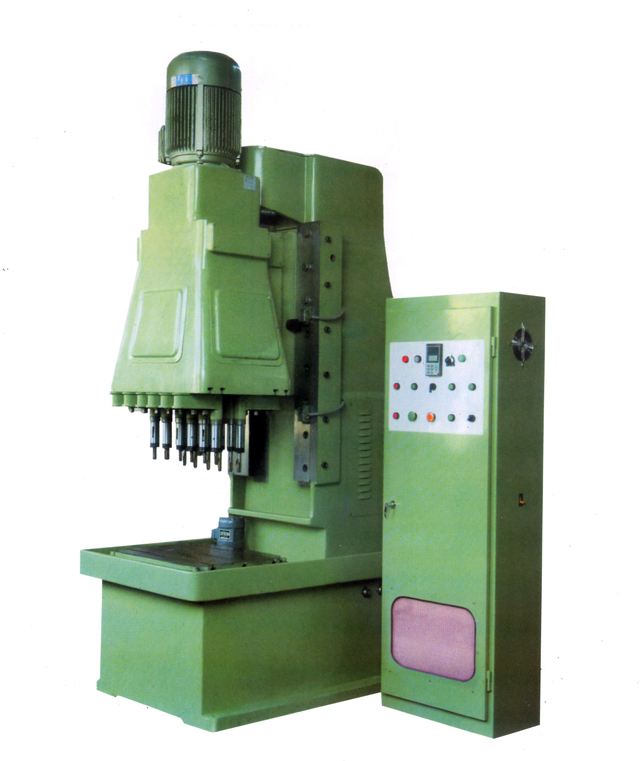

可調多軸攻絲鉆床
詳細信息
：
可調多軸攻絲機床
| 型號規格 | KS5、1-8 | KS5、1-10 | KS5、1-12 | KS5、2-8 | KS5、2-10 | KS5、2-12 | KS5、3-8 | KS5、3-10 | KS5、3-12 |
| 主軸數 | 8 | 10 | 12 | 8 | 10 | 12 | 8 | 10 | 12 |
| 最大攻螺紋直徑 | M12 | M12 | M12 | M18 | M18 | M18 | M24 | M16 | M16 |
| 工件材質 | 鑄鐵、低碳鋼 | 鑄鐵、低碳鋼 | 鑄鐵、低碳鋼 | 鑄鐵、低碳鋼 | 鑄鐵、低碳鋼 | 鑄鐵、低碳鋼 | 鑄鐵、低碳鋼 | 鑄鐵、低碳鋼 | 鑄鐵、低碳鋼 |
| 加工范圍 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 | Φ280 |
| 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | 330*160 | |
| 加工螺距范圍 | 0.8 1.0 1.25 | 0.8 1.0 1.25 | 0.8 1.0 1.25 | 1.25 1.5 1.75 | 1.25 1.5 1.75 | 1.25 1.5 1.75 | 1.75 2.0 2.5 | 1.75 2.0 2.5 | 1.75 2.0 2.5 |
| 工作臺面 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 | 600*500 |
| 主軸端面到工作臺面距離 | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） | 460（650） |
| 中心軸軸心線至軌擋板距離 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 | 350 |
| 工作總送進行程 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 | 400 |
| 主軸軸向可調范圍 | 24 | 24 | 24 | 25 | 25 | 25 | 25 | 25 | 25 |
| 主軸間最小距離 | 31 | 31 | 31 | 43 | 43 | 43 | 49 | 49 | 49 |
| 快速移動(m/min) | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| 主電動機(kw) |
Y132S-6 3 |
Y132M1-6 4 |
Y132M2-6 5.5 |
Y132M1-6 4 |
Y132M2-6 5.5 |
Y160M-6 7.5 |
Y160M-6 7.5 |
Y132M2-6 5.5 |
Y160M-6 7.5 |
| 主軸最高轉速（變頻無極調速）（r/min） | 400 | 400 | 400 | 350 | 350 | 350 | 350 | 350 | 350 |
| 快速移動電機（kw） |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
YEJ90L-6 1.5 |
| 集成潤滑站電機（W） | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| 變頻器（KW） | 3.7 | 3.7 | 5.5 | 3.7 | 5.5 | 7.5 | 7.5 | 5.5 | 7.5 |
| 重量 | ~2700 | ~2700 | ~2800 | ~2800 | ~2900 | ~3000 | ~3000 | ~3100 | ~3200 |
| 外形尺寸（長*寬*高）（mm） |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
1450* 900* 2300 |
技術參數僅供參考，按供需雙方協議制作。
